電動執行器具體應用及連接方式

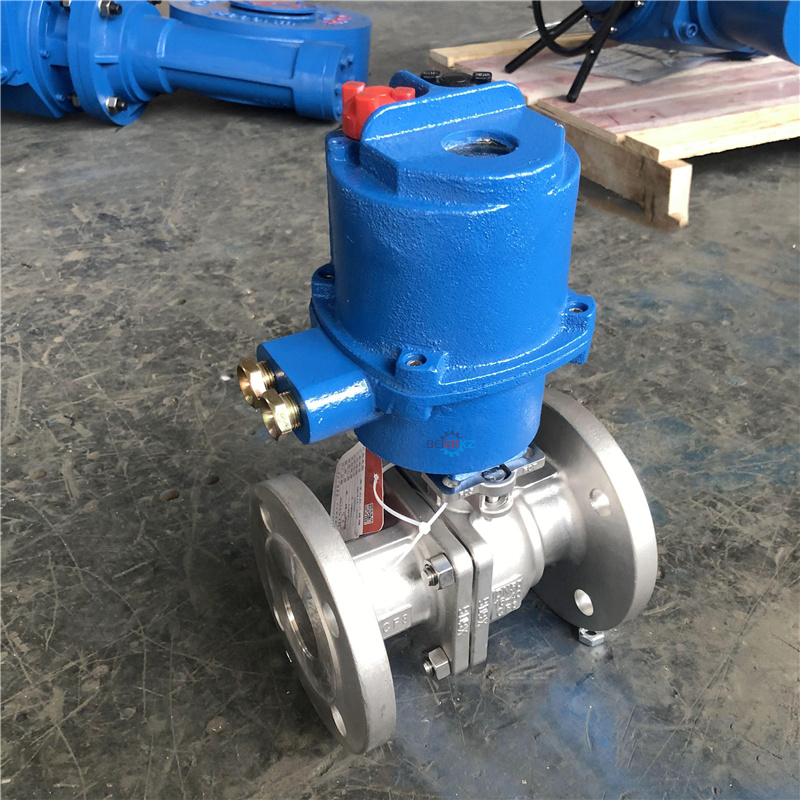

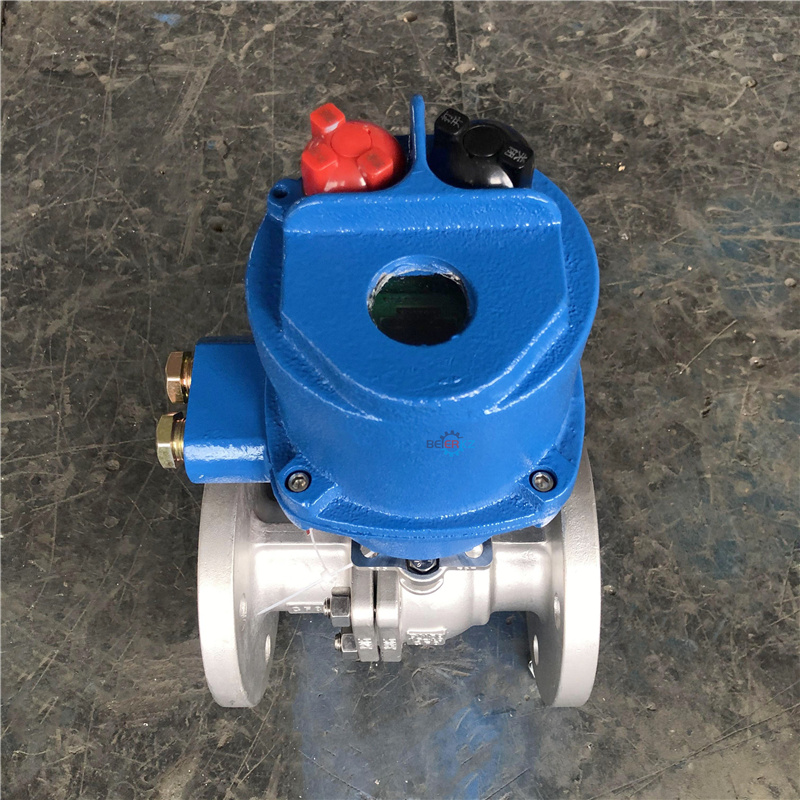

電動執行器應用于各種工業自動化過程控制環節。常用于配套各種閥門構成電動閥門或者電動調節閥（例如：球閥、蝶閥、閘閥、調節閥、單座2113閥等）以AC交流電或DC直流電為驅動能5261源；根據動作方式分為兩大類（電動開關型和電動調節型）優點是能源取用方便，信號傳輸速度快，傳輸距離遠，便于集中控制，靈敏度和精度較高。
電動執行器應用于各種工業自動化過程控制環節。常用于配套各種閥門構成電動閥門或者電動調節閥（例如：球閥、蝶閥、閘閥、調節閥、單座2113閥等）以AC交流電或DC直流電為驅動能5261源；根據動作方式分為兩大類（電動開關型和電動調節型）優點是能源取用方便，信號傳輸速度快，傳輸距離遠，便于集中控制，靈敏度和精度較高。
電動執行器與調節機構的連接主要有兩種方式：
1.直接連接：即常說的直連式，執行器輸出軸與調節機構如閥門的閥桿直接連接。
2.間接連接：執行器輸出軸與調節機構如閥門的閥桿沒有直接連接，而是通過其它連接機構(如球鉸、連桿)相連，通常所說的底座曲柄式就是種間接連接形式。電動執行器的位置發送器負責采樣閥位，并轉換為標準電信號(常見為4~20mA)，這一信號可以用指示當前閥位開度，同時交由伺服放大與輸入信號作比較來控制執行器開關。新式電動執行器大多將位置發送器和伺服放大器融為一體并轉入執行器本體。位置采樣通過位移傳感器實現，電動執行器(電動執行機構)上常用的位移傳感器有導電塑料電位、差動線圈、旋轉編碼器、磁環或光柵。導電塑料電位器較碳膜電位器線性好、壽命長;差動線圈成本低，但線性度與內部線圈繞法有很大關系;旋轉編碼器在安裝好后一般不用再由用戶重新調節零位了，設定執行器行程時比較自由方便;磁環無需調節零位，設定行程更為自由。
