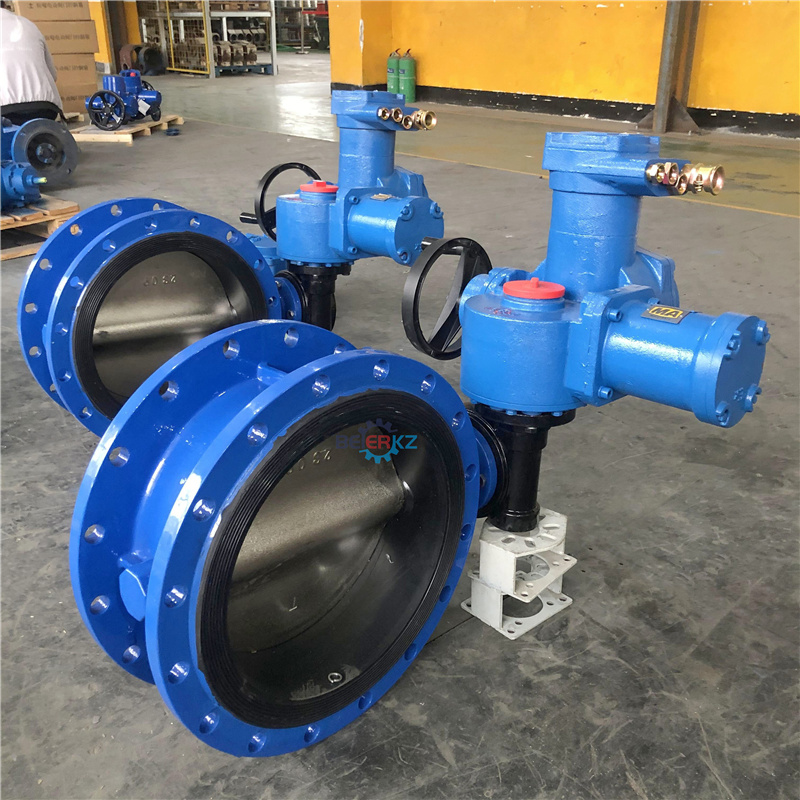

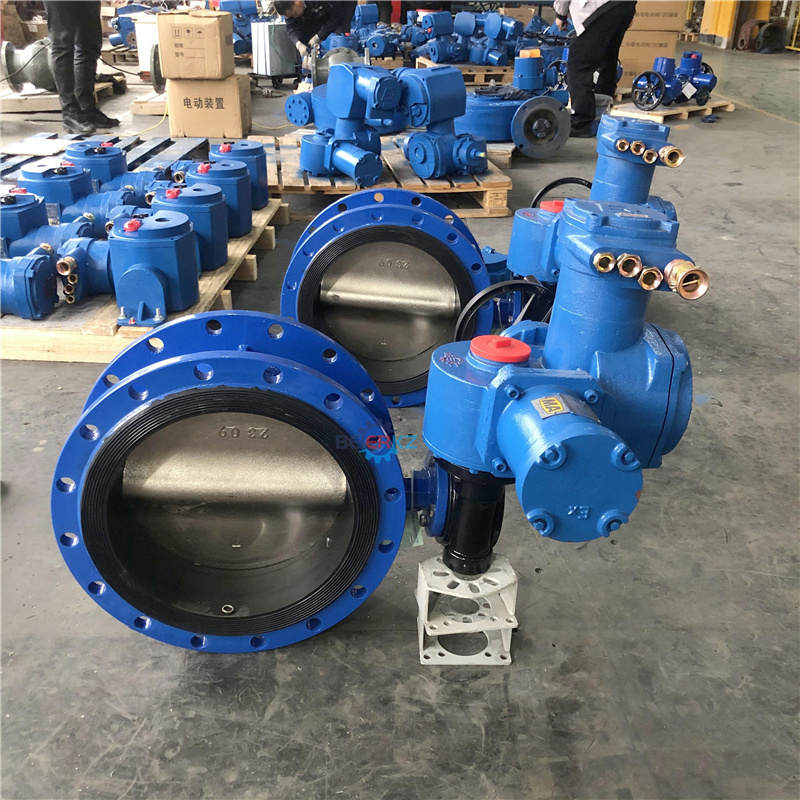

ZB10-24(380)礦用防爆型普通開關型閥門電動執行器

發布時間：2024-05-07 15:00:24

0514-87227666

0514-85862666

產品詳情產品尺寸產品圖片

產品展示

一、ZB10-24(380)礦用防爆型普通開關型閥門電動執行器用途與分類
ZB礦用系列隔爆型多回轉閥門電動裝置，很簡單地與閥門裝配起來配套自動控制使用，適用于控制閥門的開啟.關閉.現場控制或遠程開關控制.調節控制.總線控制等，是閥門.風門集控和自動控制必不可少的驅動裝置。該產品具有功能全面.控制系統先進.性能可靠.控制系統先進使用維護方便.體積小等優良特點，在煤礦.化工.石油石化.電力.鋼鐵.冶金.水處理.造紙等行業中得到廣泛好評和應用?？蛇m用于閘閥.截止閥.節流閥.隔膜閥.水閘門或蝸輪蝶閥.蝸輪球閥.蝸輪風門等閥門配套使用。

二、ZB10-24(380)礦用防爆型普通開關型閥門電動執行器使用環境
1. 額定電壓：三相 AC380V.AC660(特殊訂貨：?jiǎn)蜗?AC220V / AC127V / AC110V)
2. 環境溫度： -20℃~+60℃
3. 隔爆等級：危險環境 ExdIMb.ExdIIBT4
4. 額定頻率：50Hz （特殊訂制60Hz）
5. 平均相對濕度：不大于95％RH(+25℃)
6. 大氣壓力：80kPa~106kPa
7. 防護等級：IP55 .IP65.IP67
8. 控制電壓：小于 AC 220V / DC 60V
9. 工作時間：短時10分鐘(特殊訂貨15-60分)
10. 現場環境：無破壞或腐蝕性氣體的地方
11. 振動要求：無強烈震動和沖擊的地方

三、ZB10-24(380)礦用防爆型普通開關型閥門電動執行器結構及組成
此ZB系列電動裝置由減速器.電動機.力矩控制器.行程控制器.開度指示器.手— 電動切換機構.手輪及電氣部分組成。采用了圓止口和O型圈密封；并增加了隔爆面結構，其傳動原理如(圖3)所示。
1. 減速器：由一對直齒輪和蝸輪等組成。電動機的動力經減速器傳遞給輸出軸
2. 電動機：隔爆型采用YBDF型閥門專用三相異步電動機。
3. 力矩器：力矩控制器原理，當輸出軸上受到一定轉矩力度之后，蝸桿除旋轉外還產生軸向位移，從而帶動曲拐，使撞塊產生角位移，進而壓迫凸輪。當輸出軸上的轉矩增大到整定轉矩時，曲拐帶動凸輪頂動微動開關動作，發出過扭矩報警信號，切斷電機控制電源或控制箱內的電源使電機無電而停止轉動，從而實現對電動執行機構輸出轉矩的控制保護，達到保護電動裝置或閥門的作用
4. 行程控制器：齒輪與齒輪之間采用十進制計數器原理，控制精度高。其工作原理為：由減速箱內的一對大小傘齒輪帶動主動小齒輪(Z=8)，再帶動行程控制器工作。首先調整好開向或關向的行程，如果行程控制器按閥門開和關的位置已調整好，當控制器隨輸出軸轉動到預先調整好的位置(圈數)時，則凸輪將轉動90°，迫使微動開關動作，切斷電機或控制線電源，使電機停轉，從而實現對電動執行機構行程的極限(轉圈數)的保護控制。

5. 開度指示器：
帶有閃光運行開關.開關位置指示.開關電阻輸出角度指示，其結構見圖5。輸入齒輪由計數器個位齒輪帶動，經減速后，指示盤隨閥門的開關過程同時轉動，以指示閥門的開和關。電位器的軸和指示盤同步轉動，供遠傳開度指示用，移動轉圈數調整齒輪可以改變轉圈數。開度指示器內設一微動開關和凸輪，當電動執行機構運轉時，旋轉凸輪周期性地使微動開關動作，其頻率為輸出軸轉 動一圈動作一次或二次，可供閃光信號等使用。
開度電位器的調整：開度電位器旋轉角度為270°旋轉角，當調整行程時首先松開電位器軸上的頂絲，將計數器齒輪調整到相應的變比檔位，在調整好電動裝置行程限位開到位和關到位，依據帶電位器齒輪的旋轉方向，掛接好電位器緊固好電位器頂絲(此時電位器的旋轉角度應該小于270°大于180°)，掛接電位器時在起始位應當留有一定的余量。
6. 手電動切換機構：
電動裝置電動時，一定要把手輪退回到手動位置，防止手輪跟轉造成傷害。手/電動切換操作時應依據開或關閥的方向，緩?fù)剖州?防止電機慣性帶動手輪旋轉造成傷害)使手動連接裝置與蝸桿可靠連接，進行手動操作。
四、ZB10-24(380)礦用防爆型普通開關型閥門電動執行器安裝與拆卸
1. 此電動裝置的安裝形式無原則要求（嚴禁倒立），但電機處于水平狀態，電氣箱蓋處于水平或垂直向上狀態為推薦安裝形式，這樣有利于潤滑.調試.維護和手動操作；
2. 安裝時應保證維修檢查人員拆卸各部件所需的空間；
3. 安裝閥門連接的牙嵌軸向間隙不少于1~2mm；
4. 當用于明桿閥門時，應檢查閥桿伸出量與閥桿護套的長度是否相符；
5. 當需要拆卸時，應先將手動手輪旋轉數圈，在閥門稍開狀態下進行。
6. 安裝前應檢查銘牌的技術參數與安裝環境是否相符合。
7. 打開接線盒，擰開電纜引入裝置的螺母，將電纜線與接線盒中接線端子牢固相連接，蓋上接線盒并擰緊螺絲；
8. 打開接線盒，用扳手?jǐn)Q開電纜引入裝置的壓緊螺母，將電纜線與接線盒中接線端子牢固相連接，確認無誤后蓋上接線盒上蓋，并擰緊緊固螺絲端子接線應牢靠，應按圖13所示的方法，用彎頭夾住電線。接線盒有4個引入裝置，1個引入電機動力電纜，三個引入控制電纜，使用的動力線電纜必須有地線，并與接線盤上的接地端子相接。引入電纜直徑規格見表4。接好線后應裝好壓緊密封圈，密封圈的邵氏硬度應為45~55 度，損傷及老化的應及時更換。
