0514-85862666一、Z45閥門電動執行器概述：
ZW45-24/69閥門電動執行器適用于方閘門、圓閘門，插板閥等需要絲桿過電動裝置的推力螺母上下提升的閥門。ZW45-24/69推力型閥門電動裝置輸出推力大，是水利水電工程中不可缺少的設備之一。廣泛應用于污水處理，渠道灌溉等。

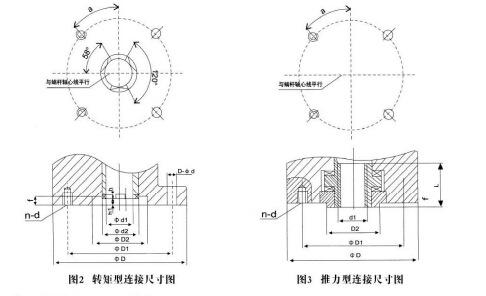

二、Z45閥門電動執行器與閥門連接尺寸：
三、閥門電動執行器技術參數：
|
電源 |
常規，三相380V(50Hz) |
|
工作溫度 |
-20~+60℃（特殊訂貨-40~+80℃） |
|
相對濕度 |
≤95%（25℃） |
|
防護類型 |
戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。 |
|
防護等級 |
IP55（特殊訂貨IP65、IP67） |
|
可配閘閥、截止閥，閘板閥、配上渦輪后可配蝶閥、球閥、風門、擋板閥、旋塞閥、百葉閥等 |
|
四、閥門電動執行器技術參數：
|
型號規格 |
公稱轉矩（N，m) |
公稱推力（KN） |
最大閥桿直徑 |
最大轉圈數（圈） |
手動速比 |
輸出轉速（r/min) |
電機功率（KW） |
參考重量（Kg) |
|
Z5 |
50 |
20 |
28 |
60 |
1::1 |
12 |
0.12 |
28 |
|
Z10 |
100 |
40 |
28 |
60 |
1::1 |
182436 |
0.250.37 |
45 |
|
Z15 |
150 |
182436 |
0.370.55 |
50 |
||||
|
Z20 |
200 |
100 |
40 |
60 |
1::1 |
1824 |
0.370.55 |
55 |
|
Z30 |
300 |
1824 |
0.550.75 |
58 |
||||
|
Z45 |
450 |
150 |
48 |
120 |
1::1(20::1) |
2436 |
1.11.5 |
110 |
|
Z60 |
600 |
2436 |
1.52.2 |
120 |
||||
|
Z90 |
900 |
200 |
60 |
120 |
1::1(25::1) |
2436 |
2.23 |
139 |
|
Z120 |
1200 |
2436 |
34 |
142 |
||||
|
Z180 |
1800 |
325 |
70 |
150 |
22.5::1 |
1824 |
45.5 |
250 |
|
Z250 |
2500 |
1824 |
5.57.5 |
255 |
||||
|
Z350 |
3500 |
700 |
|
150 |
20::1 |
1824 |
7.510 |
330 |
|
Z500 |
5000 |
80 |
1824 |
1015 |
350 |
注1：可按用戶要求提供其它轉速：12、18、24、30、36、42、48、60（r/min)
注2：當產品提供四層計數器時，最大轉圈數為表1圈數*10
4.2 電機技術參數見表2
|
功率KW |
0.12 |
0.25 |
0.37 |
0.55 |
0.75 |
1.1 |
1.5 |
2.2 |
3 |
4 |
5.5 |
7.5 |
10 |
15 |
|
電流A |
0.57 |
1.03 |
1.38 |
2.2 |
2.62 |
4 |
4.12 |
5.25 |
7.9 |
8.87 |
12.05 |
15.6 |
20.5 |
26.6 |
