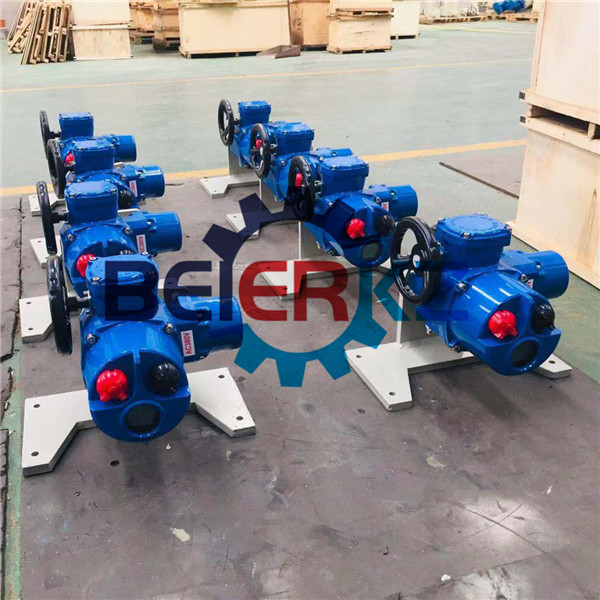

貝爾電裝DQW系列角行程電動執行機構底座拐臂式連接執行器
發布時間：2021-04-30 11:02:38
0514-87227666
了解詳情
產品尺寸
產品圖片
產品展示
一.貝爾電裝DQW系列角行程電動執行機構底座拐臂式連接執行器組裝
1電動機：戶外型采用YDFf型，隔爆型采用YBDFf型閥門專用異步電動機
2減速機構：由一對直齒輪和少齒差行星輪兩級傳動組成。電動機的動力經減速機構傳遞給輸出盤。
3力矩控制機構：結構見圖4。當輸出軸上受到一定轉矩后，蝸桿除旋轉外還產生軸向位移，由蝸桿上的齒條帶動齒軸轉動，當輸出力矩增大到整定轉矩時，則緊固在齒軸上的凸輪使微動開關動作，從而切斷電動機電源，電動機停轉，以此實現對電動裝置輸出轉矩的控制，達到保護閥門的目的。
4行程控制機構：結構見圖5。凸輪軸與輸出盤同步轉動，當凸輪軸轉至預先設定的行程位置時，緊固在凸輪軸上的凸輪使徽動開關動作，切斷電動機電源，從而實現對電動裝置行程的控制。
5開度指示機構：結構見圖5。開度指示盤固定于行程開關上，凸輪軸轉動使指針同時轉動，以指示閥門的開關量，同時，凸輪軸上的開度齒輪通過中間齒輪帶動電位器齒輪，電位器軸轉動，供遠傳開度指示用。
6手電動切換：全自動切換，需手動時直接轉動手輪即可操作電動裝置；需電動時直接電動操作，沒有切換手柄的操作。
注意：電劫運行時請勿轉動手輪1
7機械限位：參見圖1，當行程控制機構不起作用時，用于保護閥門不至超行程而引發事故卸、調試時不可損傷密封面、密封件和防爆型電裝的防爆面，并應在隔爆面上涂防銹油，電氣罩蓋應蓋嚴緊固，以防雨水或潮氣進入；
二.貝爾電裝DQW系列角行程電動執行機構底座拐臂式連接執行器概述：
電動閥門的驅動裝置，很方便地與閥門配套使用，適用于控制閥門的開啟、關閉、現場控制和遠控操作調節、總線控制等，是閥門和風門集控和自動控制必不可少的運動裝置。適用于球閥、蝶閥、風門等90度回轉型的閥門。該產品具有功能全面、控制系統先進、性能可靠、使用維護方便、體積小等特點，在電力、鋼鐵、石化、冶金、水處理、造紙等行業中得到廣泛好評和應用于。
三.貝爾電裝DQW系列角行程電動執行機構底座拐臂式連接執行器結構說明：
Q200-0.5一體化電動執行機構結構由專用電機、減速機構、行程控制機構、力矩控制機構、開度指示機構、手輪、機械限位和電氣部分等組成。傳動原理如圖。
注意：隔爆型電氣部分增加了隔爆面結構，并采用隔爆型接線盒和隔爆型閥門用電動機。安裝、調試和維護時，不可損傷隔爆面；不得在爆炸環境下拆去與電氣有關的箱蓋帶電操作，打開電氣箱蓋前必須先切斷電源；重裝時蓋嚴緊固以保證隔爆性能！
